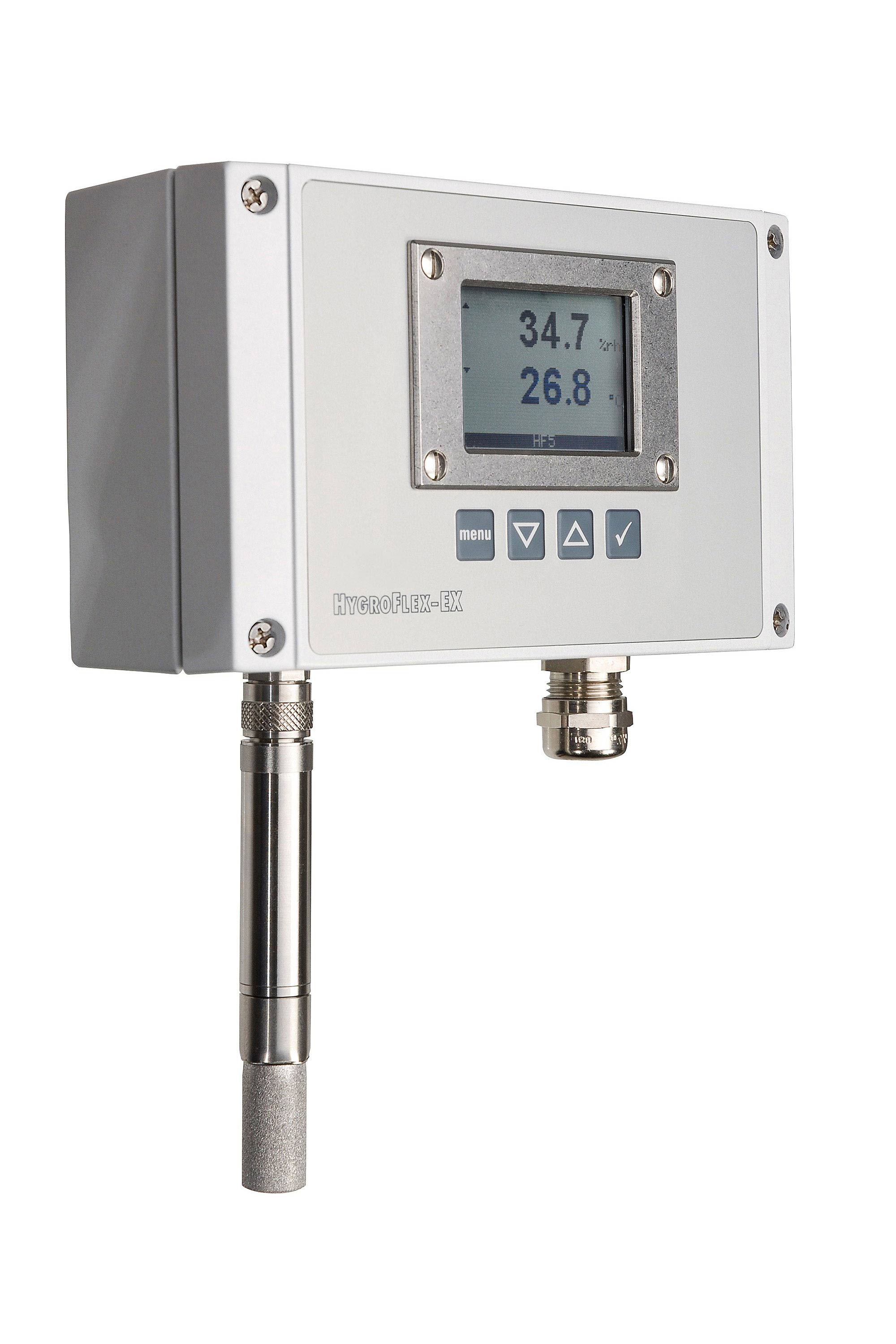

Взрывозащищенный трансмиттер Hygroflex5-EX — двухканальный трансмиттер, предназначенный для проведения точных измерений температуры и влажности во взрывоопасных средах. У этой новейшей разработки подсоединяемые датчики помещены в трубку из нержавеющей стали и сертифицированы для работы в зоне 0/20. HF5-EX — непосредственно сертифицирован для зоны 1/21. Интеллектуальный дизайн схемы с электрической изоляцией позволяет управлять системой измерения без взрывозащищенной подачи.
Область применения
Фармацевтическая промышленность / биотехнологии, производство сахара и мукомольные заводы, электростанции, нефтяная промышленность, склады.
Поставки осуществляются по Беларуси: Брест, Минск, Гомель, Гродно, Могилев, Витебск и в страны ближнего зарубежья.
Отправить заявку
Общие характеристики
- Измерение относительной влажности и температуры
- Дополнительные показания точки росы и других психрометрических расчётов
- Безопасная эксплуатация в потенциально взрывоопасной среде
- Электрически изолированные аналоговые выходы
- Не требуется взрывозащищенная подача
- Сменные датчики из нержавеющей стали
- Сертифицирован для двух температурных классов (T4 / T5)
Источник питания
- Низкий уровень напряжения: 2-проводной
Выходной сигнал
- Выходной ток
Варианты
- Вариант для воздухопроводов
- Вариант для стен
Измеряемые параметры
- Относительная влажность и температура
Диапазоны измерений
- -40…60 °C / -40…85 °C
- 0…100 %RH
Дисплей
- Дисплей с индикаторами динамики и клавиатурой
- Без дисплея

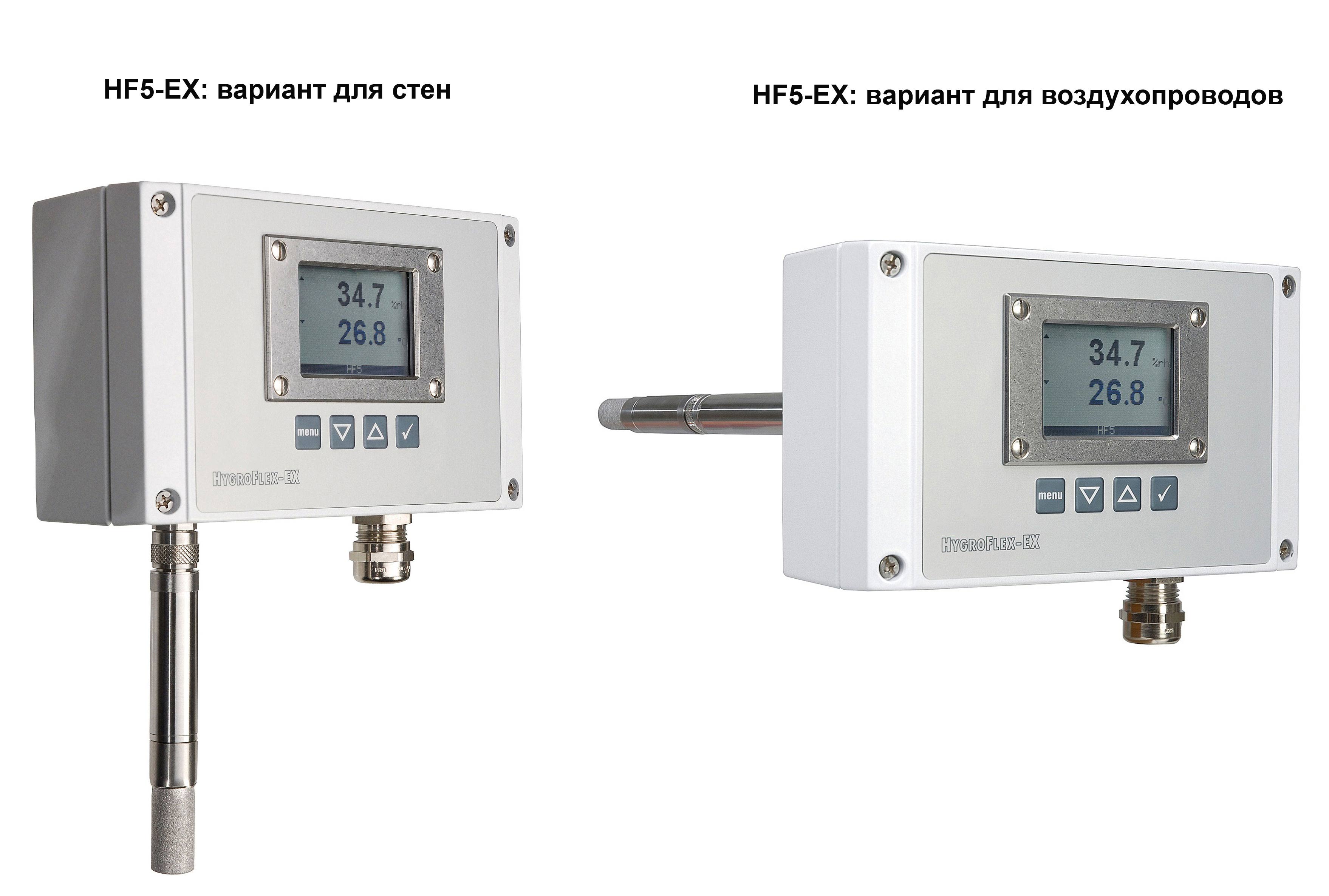

HF5-EX: вариант для воздухопроводов и стен
| Код заказа | HF520-EX-x |
| Выходные параметры | Относительная влажность / Температура / Психрометрические расчёты |
| Дисплей | По выбору (без подсветки) |
| Датчик для измерения влажности | Сменные датчики HygroClip2-EX |
В КОМПЛЕКТ ВХОДЯТ
- Свидетельство о заводской регулировке, краткое руководство пользователя
- Винты для монтажа
СОВМЕСТИМОСТЬ
РЕКОМЕНДУЕМЫЕ АКСЕССУАРЫ
- Сервисный кабель — АС3006/АС3009
- Аксессуары для калибровки
- Сменные фильтры
- Уплотнение кабеля — АС1301МЕХ для монтирования в воздухопровод
ПРИМЕЧАНИЕ
- Требует использования программного обеспечения HW4 и сервисного кабеля
ДАТЧИКИ
Модель HF520-EX
Общие
| Параметры | Влажность и температура |
| Рассчитываемые параметры | Все психрометрические параметры |
| Материал корпуса | Алюминий (DIN EN 1706 EN AC-AlSi 12 (Fe) |
| Класс защиты IP | IP66 |
| Масса | Вариант для стен: 1,030 г Вариант для воздухопроводов: 1,140 г |
| Время запуска | Стандартное, холод < 60 сек / тепло < 30 сек |
| Интервал измерения | 20…240 сек |
| Дисплей | По выбору, ЖК без подсветки |
| Электрические соединения | Соединения: выводы Ex-e (0.2…2.5 мм2) Уплотнение кабеля: M16 x 1.5 (? кабеля 4.5…7 мм) |
| Источник питания | 10…28 VDC |
| Потребление тока | 2 x 24 мА запуск / 2 x 20 мА работа |
| Температура эксплуатации Корпус / электроника |
-40…60 °C без дисплея -10…60 °C с дисплеем |
| Сервисный интерфейс | Внутренний сервисный интерфейс UART (только за пределами взрывоопасной зоны) |
| Совместимость CE / EMC | Директива EMC 2004/108/EC |
| Директивы ATEX | EU94/9/EC (ATEX) |
| Обозначение EX | II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb II 2(1) D Ex tb [ia Ga] IIIC T80°C Db |
Аналоговые выходы
| Количество | 2 |
| Ток | 4…20 мА, двухжильный |
| Гальваническая изоляция | Да |
| Макисмальная нагрузка | 500 ? |
| Точность при 23 °C | < 20 мкА |

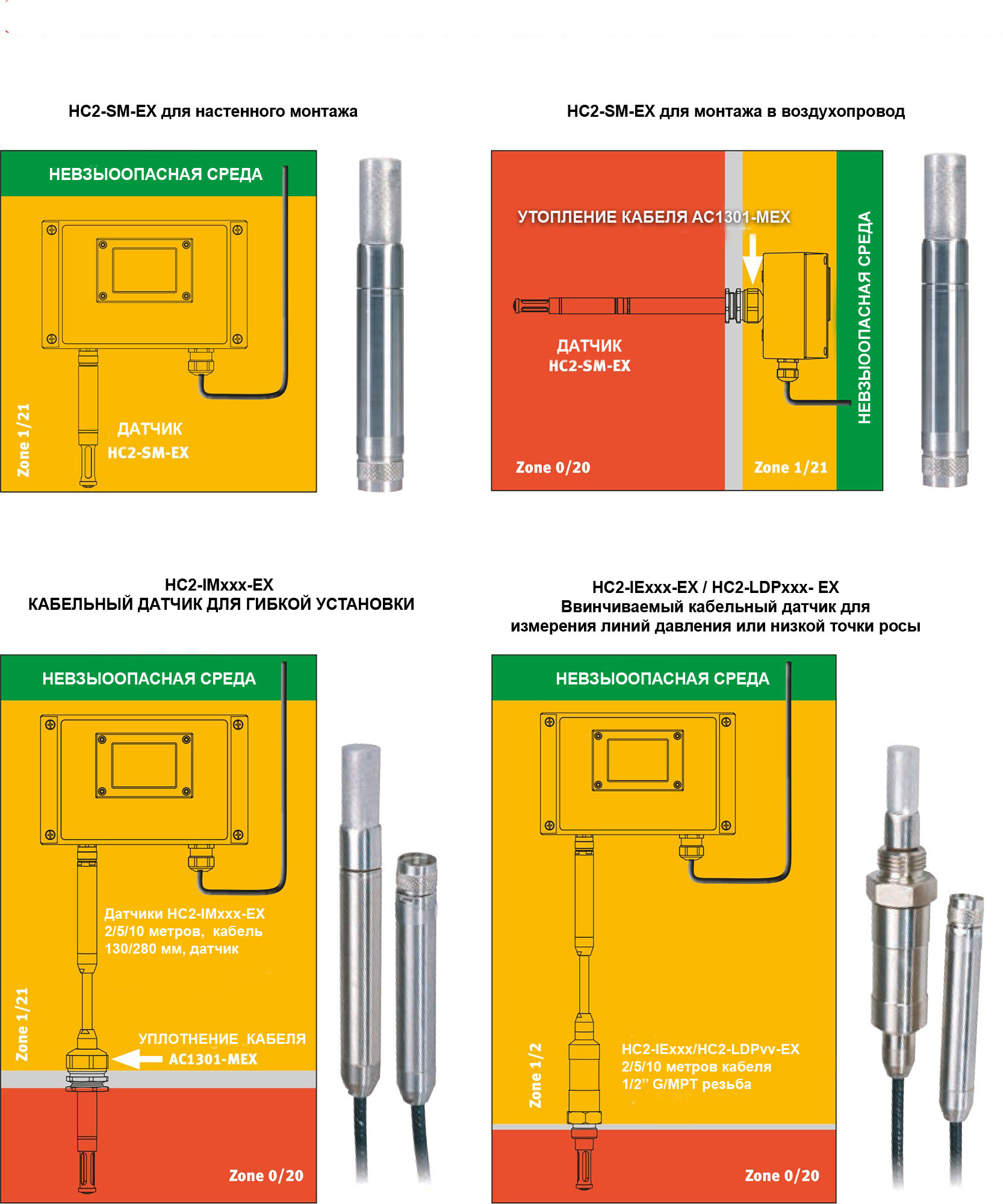

Модели HC2-SM-EX / HC2-IM-EX / HC2-IE-EX / HC2-LDP-EX
Общие
| Параметры | Влажность и температура |
| Материал корпуса / Защита IP | Нержавеющая сталь (1.4301) / IP66 |
| Кабельные датчики | 2/5/10 метров |
| Обозначение EX | II 1/2 G Ex ia IIC T5…T4 Ga/Gb II 1/2 D Ex ia IIIC T80 °C…T110 °C Da/Db |
Измерение влажности
| Сенсорный датчик | HC2-SM/IM/IE-EX: ROTRONIC HYGROMER® IN-1 HC2-LDP-EX: ROTRONIC HYGROMER® LDP-1 |
| Регулировка | Не посредством меню устройства (только за пределами взрывоопасной зоны, с помощью HW4 + AC3001) |
| Диапазон измерения | 0…100 %RH |
| Точность при 23 °C | 0.8 %RH |
Измерение температуры
| Сенсорный датчик | HC2-SM/IM/IE-EX: Pt100 Class A HC2-LDP-EX: Pt1000 1/3 Class B |
| Диапазон измерения | -40…60 °C / -40…85 °C |
| Точность при 23 °C | 0.1 K |
